누리호

한국형발사체 누리호

총길이 : 약 47.2m
총중량 : 200톤
직경 : 3.5m
추력 : 1단 300톤(75톤급 엔진 4기)/ 2단 75톤(75톤급 엔진 1기) / 3단 7톤(7톤급 엔진 1기)
발사일 : 2021년 10월 21일(1차 시험비행) / 2022년 06월 21일(2차 시험비행) / 2023년 5월 25일(3차 비행)

주요 연구개발 성과물

주요 연구개발 성과물의 3D 멀티미디어 콘텐츠를 확인하실 수 있습니다.

누리호 SPEC

누리호의 스펙을 자세히 확인하실 수 있습니다.

독자 기술로 우주발사체 개발 및 발사

한국형발사체 누리호는 1.5톤급 실용위성을 지구 상공 600~800km 태양동기궤도에 직접 투입할 수 있는 3단형 발사체이다. 사용되는 엔진은 75톤급 액체엔진과 7톤급 액체엔진으로 1단은 75톤급 엔진 4기를 클러스터링해서 구성하고, 2단에는 75톤급 엔진 1기, 3단에는 7톤급 엔진 1기가 사용된다.

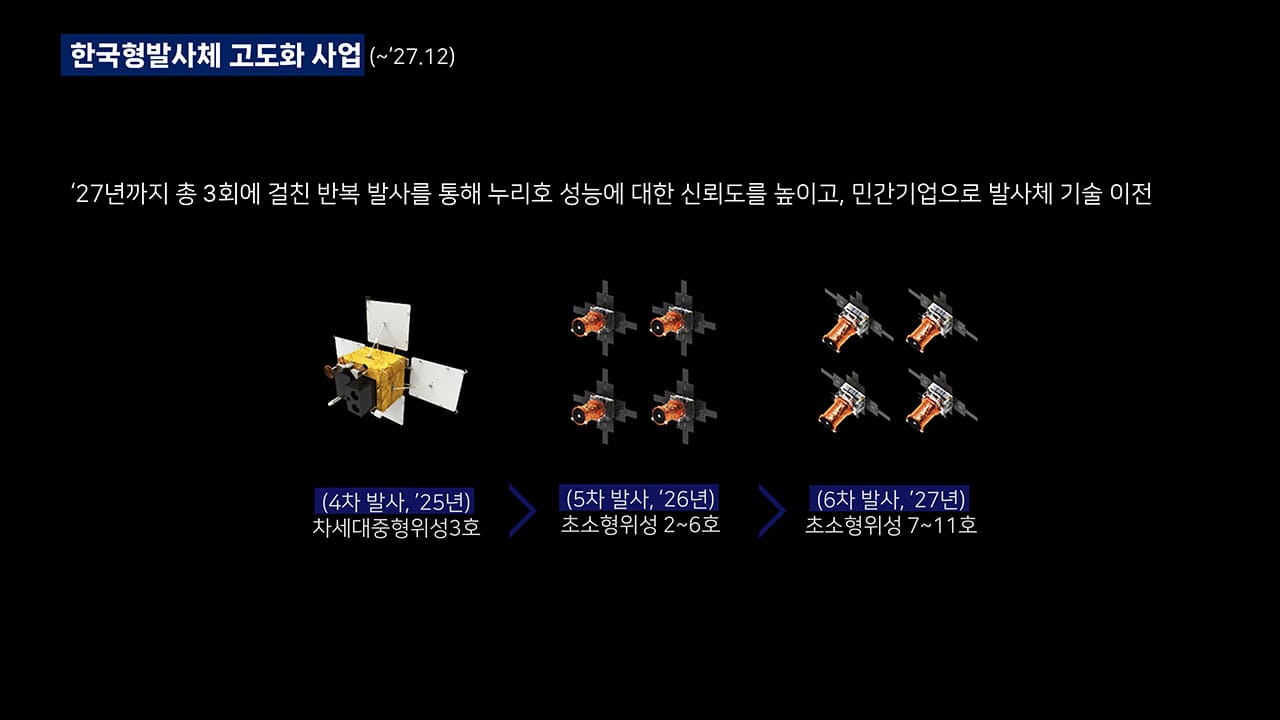

한국형발사체(누리호)는 설계, 제작, 시험 등 모든 과정이 국내 기술로 개발되었다. 누리호 개발 사업은 1단계에서 추진기관 시험설비 구축과 7톤급 액체엔진 연소시험, 2단계 목표인 75톤급 액체엔진 개발과 시험발사체 발사(2018)에 성공했다. 시험발사체는 75톤급 액체엔진의 비행성능을 확인하기 위해 75톤급 액체엔진 1기로 구성된 1단형 발사체로 우리나라는 시험발사체 발사 성공으로 세계 7번째로 75톤급 이상의 중대형 액체로켓엔진 기술을 확보하게 됐다. 그 후 75톤급 엔진 4기를 하나로 묶는 클러스터링 기술이 적용된 1단 종합연소시험을 수행했으며, 2021년 10월 21일 누리호 1차 비행시험이 진행되었다. 이후 2022년 6월 21일 2차 비행시험을 통해 누리호 발사에 성공하였으며,2023년 5월 25일 3차 발사에 성공적으로 완료하였다. 향후 누리호는 2025년, 2026년, 2027년 각 1회의 발사가 예정되어 있다.

한국형발사체(누리호) 단계별 개발계획

좌우로 움직여 보세요

누리호 개발 단계 표 : 1단계('10.3~'15.7), 2단계('15.8~'19.3), 3단계('18.4~'23.6')에 대한 표 입니다.
1단계('10.3~'15.7)	2단계('15.8~'19.3)	3단계('18.4~'23.6)
7톤급 액체엔진 개발, 시험설비 구축	75톤 액체엔진 1기를 이용한 시험발사(’18.11월)	75톤급 4기(1단)+75톤급 1기(2단)+7톤급 1기(3단)을 총 조립한 누리호 발사

우주발사체 핵심 기술 확보

누리호는 설계부터 제작, 시험, 발사 운용까지 모든 과정을 우리 독자 힘으로 수행하는 첫 번째 프로젝트다. 누리호 개발의 핵심 중 하나는 추력 75톤급 액체엔진과 누리호 전체 부피의 70~80%를 차지하는 연료와 산화제를 담는 추진제 탱크 개발이다.
75톤급의 중대형 액체엔진은 나로호 개발 당시 선행연구로 진행한 30톤급 액체 엔진 기술을 바탕으로 개발을 진행해, 연소불안정 현상의 기술적 한계를 극복하고 지상 연소시험과 시험발사체 발사를 통한 비행성능 시험을 거쳐 세계 7번째로 중대형 액체엔진 개발에 성공했다.
또한 지름이 3.5m에 달하지만, 가장 얇은 부분의 두께는 2~3mm 정도에 불과해 설계와 제작에서 많은 기술적 어려움이 있었던 대형 추진제 탱크를 국내 기술로 개발했다.
그리고 나로호 개발 당시 엔진 핵심 구성품에 대한 성능을 시험할 수 있는 시험설비가 없어 해외 시험설비에 의존했었지만 현재는 나로우주센터에 엔진 핵심 구성품, 엔진 시스템, 추진기관 시스템의 성능과 신뢰성을 검증할 수 있는 추진기관 시험설비 구축을 완료했다.

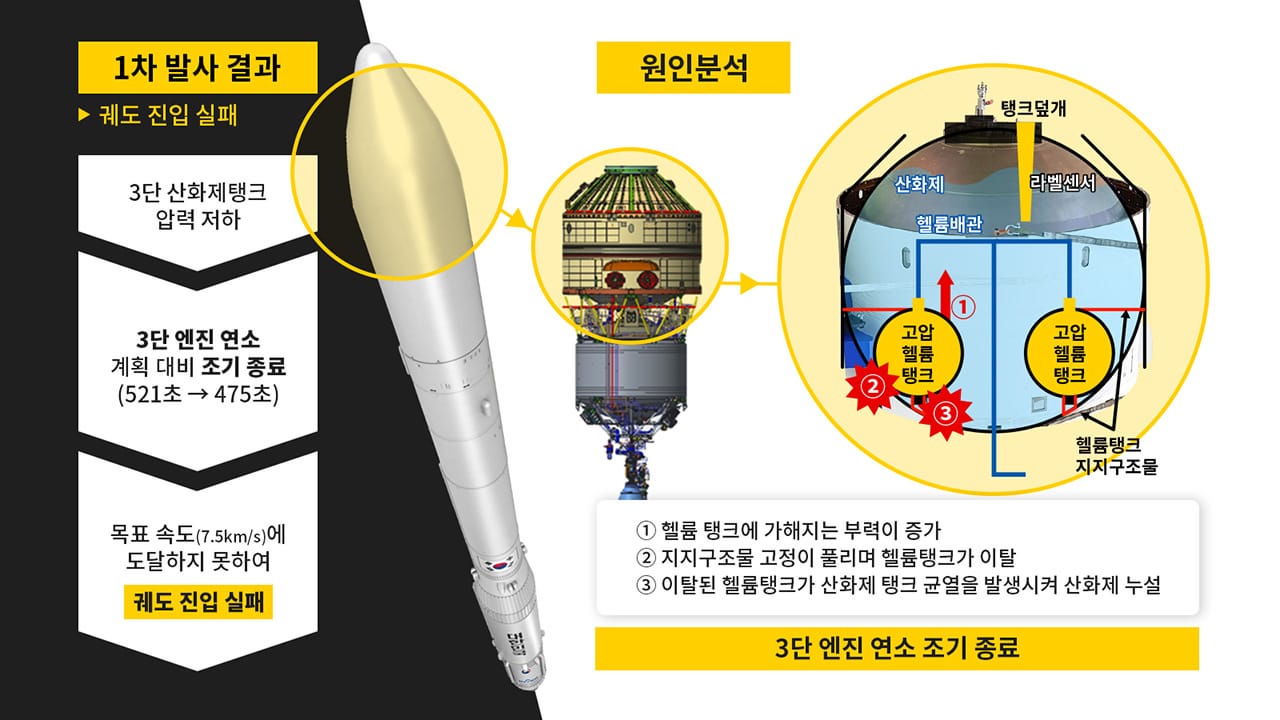

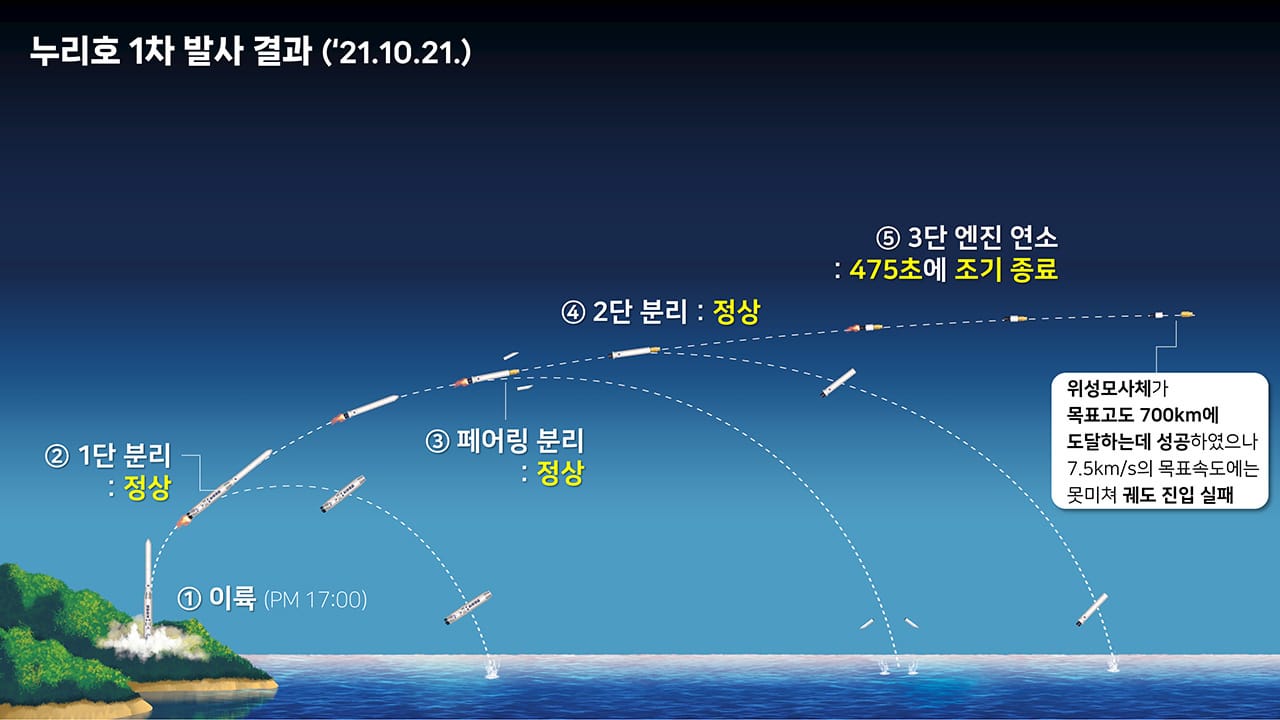

1차 발사 (‘21. 10. 21.)

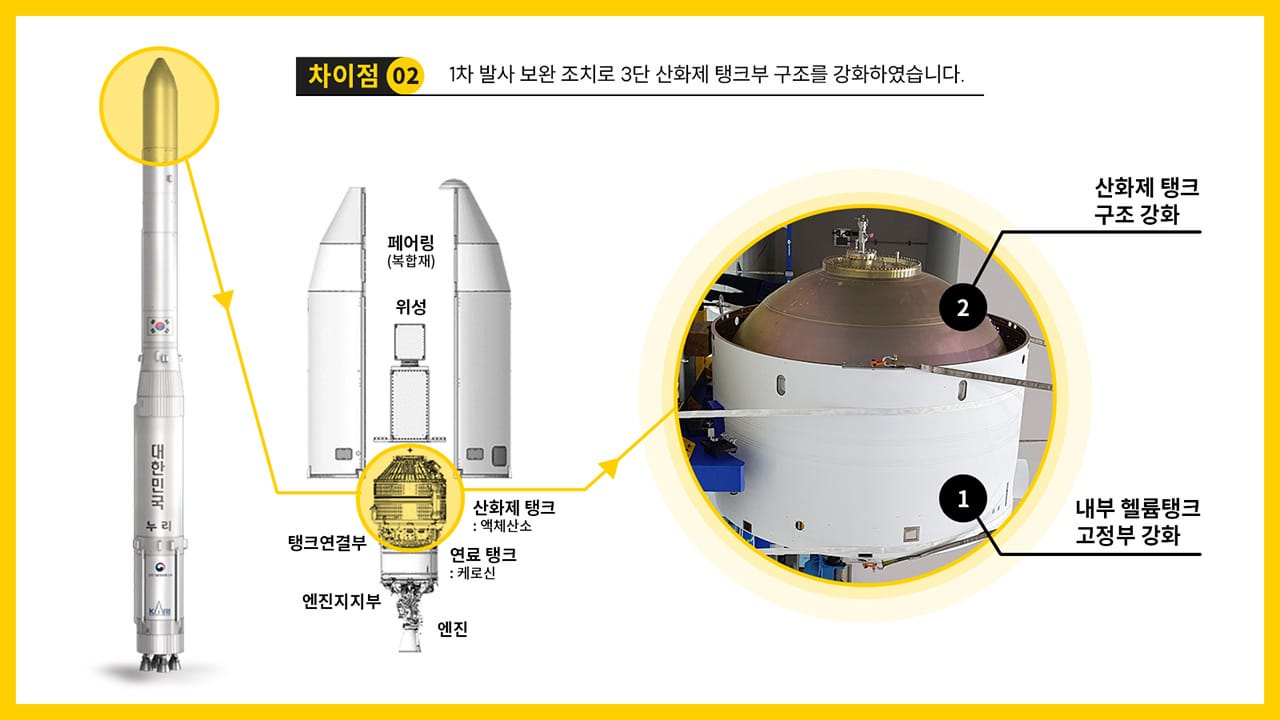

2차 발사 (‘22. 06. 21.)
3차 발사 (‘23. 05. 25)
향후계획

3차 발사 (‘23. 05. 25)

발사체 : 한국형발사체(누리호, KSLV-II)
발사장소 : 나로우주센터(전남 고흥군 봉래면 하반로 508) 동경 127.53도, 북위 34.43도
3차 발사 일시
- 2023년 5월 25일 18시 24분
3차 발사 탑재위성 : 차세대소형위성 2호(1기) + 큐브위성(7기)
- 차세대소형위성 2호(개발 주관 : KAIST 인공위성연구소)
- 큐브위성(개발 주관 : 져스텍, 루미르, 카이로스페이스, 한국천문연구원)
  - 한국형발사체(누리호) 3호기의 3단에는 차세대소형위성 2호 탑재/분리를 위한 장치와 큐브위성을 탑재/사출하기 위한 발사관으로 구성

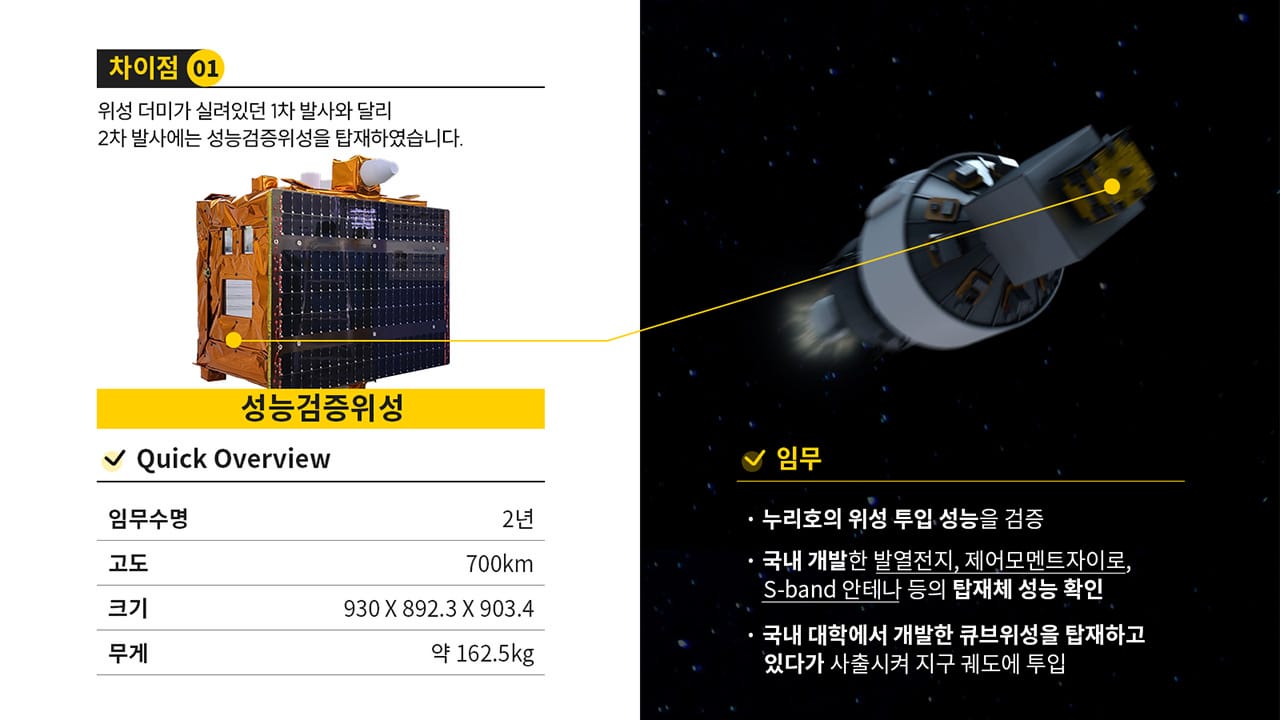

※ 누리호 1차 발사에서는 위성모사체 발사, 2차 발사에서는 위성모사체와 성능검증위성(큐브위성 4기)를 발사(독자 개발한 한국형발사체를 통해 위성을 최초로 탑재하여 발사)

발사 절차 이미지 : ①이륙('23.5.25.18:24) → ②1단분리 → ③페어링 분리 → ④2단분리 → ⑤차세대소형위성 2호 분리 → ⑥큐브위성 분리

국내 첫 실용위성 탑재 발사서비스
- 누리호 3차 발사는 본격적으로 실용급 위성을 탑재·발사하는 발사체 본연의 역할을 최초로 수행
체계종합기업이 최초로 발사에 참여
- 국내 발사체 산업생태계의 기술 수준 향상을 위해 ’22.10월 선정된 체계종합기업(한화에어로스페이스)이 최초로 발사에 참여
  - 누리호 3차 발사에서 체계종합기업이 제작 총괄 관리, 발사 공동운용 역할 수행
    - 4차 발사부터는 발사운용관련 기술 습득 진척 상황을 고려하여 참여 범위 확대

누리호 2차,3차 발사 비교

누리호 2차,3차 발사 비교표로 누리호 2차('22.6.21'), VS, 누리호 3차('23.5.25')에 대한 내용 입니다.
누리호 2차('22.6.21')	VS	누리호 3차('23.5.25')
16:00	발사시간	18:24
700km	발사고도	550km
201.5톤	총 중량	200.4톤
성능검증위성 + 위성모사체	탑재위성	주 탑재위성 : 차세대소형위성 2호 부 탑재위성 : 도요샛(4기), 루미르, 져스텍, 카이로스페이스
총 1,500kg 성능검증위성 180kg 질량모사체 및 위성사출장치 등 1,320kg	위성부중량	총 504kg 차세대소형위성 2호, 180kg 부 탑재위성 7기, 60kg 위성사출장치 및 어댑터 264kg
이륙 875초 후 1차 분리 1차 분리 70초 후 2차 분리	위성분리	이륙 783초 후 주탑재위성 분리 20초 단위로 7개 부탑재위성 분리
1,095초(18분 15초)	총 비행시간	1,138초(18분 58초)

주탑재위성 제원

좌우로 움직여 보세요

주탑재위성 제원 : 개발기관, 위성명, 시스템에 대한 표 입니다.
개발기관	위성명	시스템
KAIST 인공위성연구소	NEXTSAT-2	임무수명 : 2년 고도 : 550 km (태양동기궤도) 크기(mm) : 974 x 1340 x 820 (발사 상태) 5203 x 1340 x 820 (임무 상태) 무게 : 179.9 kg 임무 : 소형영상레이다 기술 검증, 근지구 궤도 우주방사선 관측, 핵심 과학기술 검증 등 탑재체 : 영상레이다, 우주방사선관측기, 상변환물질 적용 열제어장치, X-대역 전력증폭기, GPS․Galileo 복합항법수신기, 태양전지배열기

부탑재위성 제원

좌우로 움직여 보세요

부탑재위성 제원 : 개발기관, 위성명, 임무 및 탑재체, 시스템에 대한 표 입니다.
개발기관	위성명	임무 및 탑재체	시스템
져스텍	JLC-101-v1-2	지구관측 영상활용을 위한 광학탑재체(4m급) 우주검증 영상 획득, 자세제어 시스템 우주검증 탑재체 : 우주용 카메라(EO-IR)	임무수명 : 6개월 고도 : 550 km 크기/무게 : 3U / 4kg
루미르	Lumir-T1	우주방사능 측정 및 우주방사능에 대한 오류 극복기능 우주시연 탑재체 : 방사능 검출기 포함한 마이크로 프로세스 보드	임무수명 : 6개월 고도 : 550km 크기/무게 : 6U / 10kg
카이로 스페이스	KSAT3U	지표면 편광 특정을 통한 기상현상 관측, 우주쓰레기 경감 기술 실증 탑재체 22mm 편광카메라 Deorbit System	임무수명 : 1년 고도 : 550 km 크기/무게 : 3U / 6kg
한국 천문 연구원	SNIPE(도요샛)	근지구 우주 공간 플라즈마 미세구조의 시공간적 변화 동시 관측 탑재체 : 입자 검출기(SST), 랑뮈어 탐침(LP), 자력계(MAG)	임무수명 : 1년 고도 : 550 km 크기/무게 : 각 6U / 10 kg 총 4기
