수요처 및 권리현황
적용처
출원(등록)번호
비고
1180430
한국
기술 수요
발명의 명칭
· 국내외 조선업계
· 국내외 플랜트 업계
· 밸브 제조社
· 국내외 건설장비社
· 플랜트(발전, 정유등 유량조절)
· 항공(조작 엑츄에이터)
· 건설기계(굴삭기 등 작업장치)
· 조선(조타 장치등 유압제어)
ＤＣ 모터를 이용한 유량제어
밸브의 다단제어 방법
2013-0175968
미국
MULTISTAGE CONTROL METHOD OF
FLOW CONTROL VALVE USING
DC MOTOR
2013-0175968
WO
METHOD FOR MULTISTAGE
CONTROL OF FLOW CONTROL
VALVE USING DC MOTOR
기술수준
■ 기술개념확립
□ 연구실환경검증
□ 시제품제작
□ 실제환경검증
□ 신뢰성평가
□ 상용품 제작
□ 사업화
시장전망
* 세계 산업용 밸브 시장은
약 50조원 규모로 2017년까지
연평균 5.6%씩 성장할 전망
* 2011년 국내 산업용 밸브 시장
약 3조원 추정
기술문의
주 연구원
한국항공우주연구원 성과확산실
조문희 선임, 김일태 선임
042-860-2272, 042-870-3673
moonyxp@kari.re.kr
magickit@kari.re.kr
이중엽 박사
개발현황
기술내용
수요처
추가기술정보
권리현황
2012.08.31 국내 특허등록 완료
유량제어 밸브의 다단제어 방법의 동작원리
• DC 모터에 인가되는 구동전압에 따라 정해지는 DC 모터의 각속도
값을 단계별로 스케쥴링 할 수 있도록 복수 개의 한계값(SP1, SP2,
SP3…)을 기준으로 단계별 각속도 제한 영역을 구획
• 하나의 각속도 제한 영역 내에서 해당하는 DC 모터의 각속도
지령(Sn)에 따라 DC 모터가 정해진 각속도 값으로 회전하도록 제어
• DC 모터의 각속도값이 해당 각속도 제한 영역의 한계값(SPn)을
벗어나게 되면, 다음 단계의 각속도 제한 영역 내에서 해당하는
DC 모터의 각속도 지령(Sn+1)에 따라 DC 모터가 해당 제한 영역의
한계값(SPn+1)을 벗어날 때까지 정해진 각속도 값으로 회전하도록
제어
• 한계값(SPn)과 다음 한계값(SPn+1)의 차가 점차 작아지도록 하는
것을 특징으로 하는 DC 모터의 속도제어기법을 이용한 유량제어
밸브의 다단 제어 방법
<유량제어 밸브 다단제어 방법 동작원리 개념도>
<유량제어 성능 측정 결과>

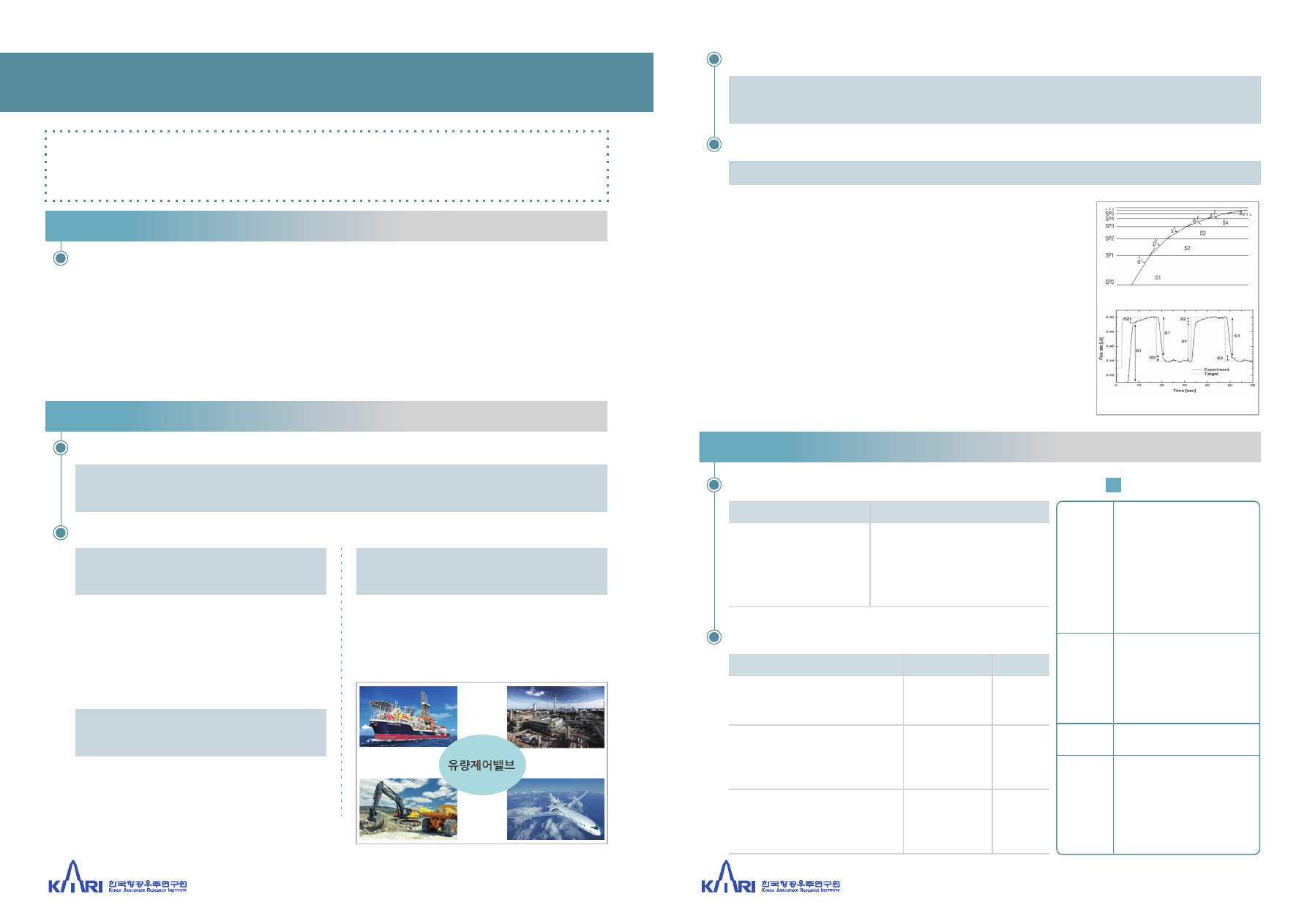

DC 모터를 이용한 유량제어 밸브의 다단제어 방법
기/술/개/요
DC 모터를 원하는 각속도로 회전시킬 수 있어 정밀한 유량제어가 가능한 유량제어 밸브의
다단제어 기술
기존 기술의 문제점
차별성 및 효과
차별성
기술적 효과
경제적 효과
DC 모터를 원하는 각속도로 회전시킬 수 있어 정밀한 유량제어가 가능
DC 모터의 속도제어
원하는 각속도로 DC 모터 회전 가능
유량제어가 필요한 다양한 분야에 적용 가능
• DC 모터의 각속도 제어시 인가되는 구동전압에
따른 DC 모터의 각속도 성분에 따라 적절한 한계
값을 단계적으로 설정하고 해당 한계범위 내에서
DC모터의 속도제어를 수행
→ 오버슈트나 언더슈트가 발생하는 일이 없이
목표값에 신속하게 도달 가능
• DC 모터를 원하는 각속도로 회전시킬 수 있어
정밀한 유량제어가 가능
• 항공우주, 자동차, 선박, 석유화학, 발전, 건설,
플랜트 산업 등에 필수적인 핵심요소부품으로
다양하게 적용 가능함
→ 유량제어가 필요한 다양한 분야에 적용 가능
제어 주변장치들에 의한 무게 증가
- 액체 추진체를 사용하는 발사체의 경우 추진체의 유량을 설정된 추력치에 맞게 일정하게
유지 및 조절되도록 고정 오리피스가 아닌 제어밸브를 통해 능동제어를 수행함
→ 능동제어를 위한 일반적인 산업용 제어벨브는 공압 액추에이터를 이용하고
액추에이터에 많은 힘이 필요한 구조로 되어있음
→ 제어 주변장치들에 의한 무게 증가로 비행용 액체 로켓 엔진에 적용 시 문제의 소지가
있음
