스월자극혼합기

한국항공우주연구원

이원중,  안이기,  이대성

■  권리사항

등록번호  10-0754013  |  등록일  2007년  8월

■  적용가능분야  및  목표시장

항공기,  선박,  차량  등의  엔진관련  기술분야

■  기술  개요

가스터빈엔진의  공기와  연료가  유입되는  연소실  입구에  구비되어  스월  발생장치를  통과한  공기와  연료에  스월  유동을  자극시켜  공
기와  연료의  혼합을  증진시키는  스월  자극혼합기에  관한  기술임

■  기술의  특장점

▪ 종래의  스월발생장치는  공기공급부를  통해  배출되는  공기  유동궤적  및  연료  공급부를  통해  배출되는  연료  유동궤적은  배출되

는  공기와  연료가  확산되지  않게  되는  바,  연소실에서  공기와  연료가  충분히  혼합되지  못하면서  연료소모율이  높아지게  되며,

유해가스가  발생하게  되는  문제점이  있었음

▪ 내,  외부  스월자극실린더에  형성되는  돌기의  전단부  및  후단부는  연료  및  공기가  각각  내,  외부  스월자극실린더로  유입되거나

유출될  때  연료  및  공기가  돌기의  표면  형상을  따라  부드럽게  흐를  수  있도록  라운드지게  형성하는  것이  바람직하며,  내벽을

타고  흐르는  연료  및  공기가  돌기의  돌출에  의하여  불균일한  스월이  형성되는  것을  방지할  수  있는  기술적  특징이  있음

▪ 외부  스월자극실린더를  통해  배출되는  공기  및  내부  스월자극실린더를  통해  배출되는  연료가  각각  확산되는  각이  큰  상태로

배출됨으로써  연소실에서의  연료  및  공기의  혼합이  용이하게  이루어  질  수  있어  연소효율이  높아지게  되는  기술적  장점이  있

음

■  기술  세부내용

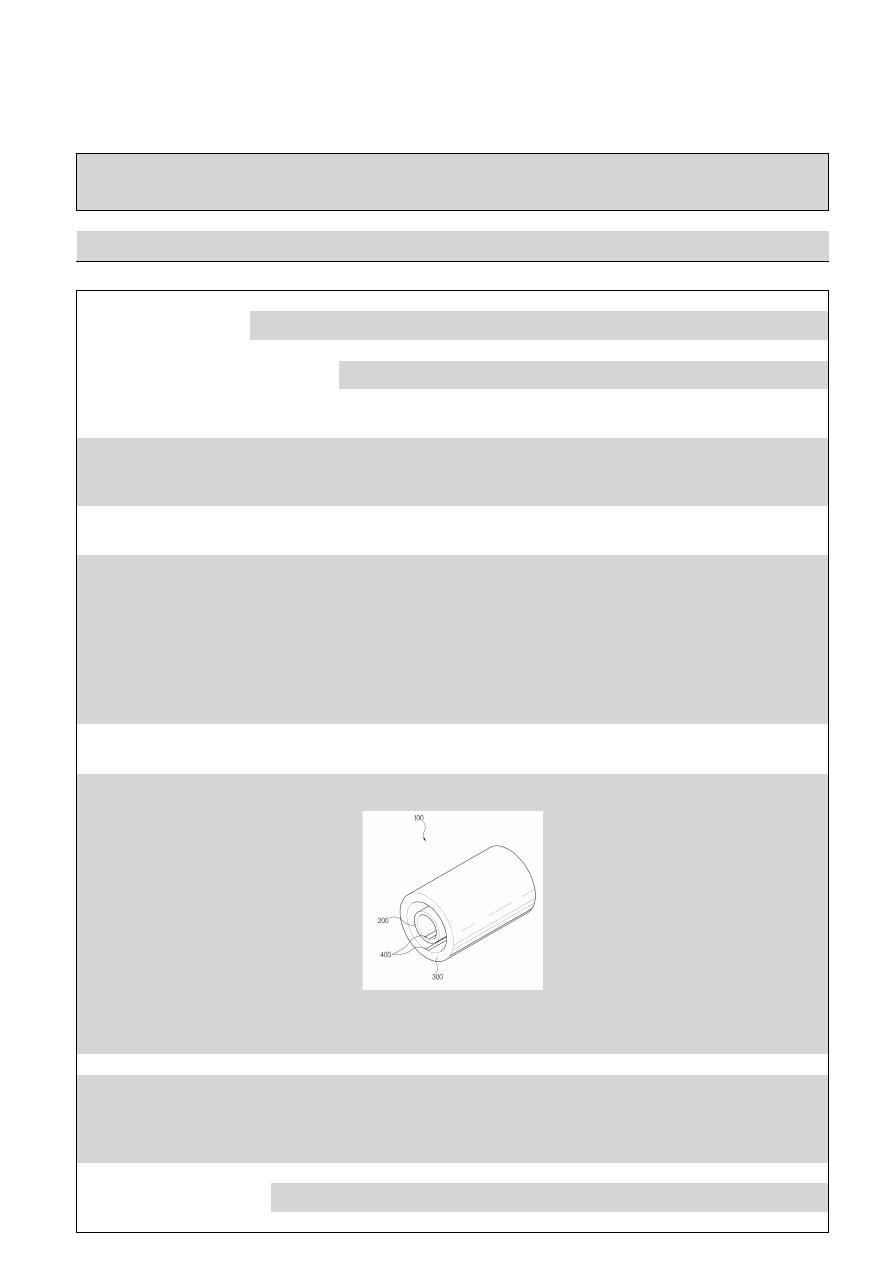

[도면]

▪ 스월자극혼합기는,  내부  스월자극실린더  및  외부  스월자극실린더에  형성된  돌기가  공기  및  연료  중에  발생된  스월을  자극하여

배출시  확산되는  각을  크게  하고  연소실에서  연료  및  공기가  균일하게  혼합되게  하여  효율을  높아지게  하는  효과가  있음
