S p e c if ic a t io n s

Date  :  2017.  3.  27.

Title

Procurement  of  Elastomeric  Lead-lag  Dampers  of  Small
Scale  Rotor  Hub  for  Rotor  Wind  Tunnel  Test

Model

  Elastomeric  lead-lag  damper

Specificati

on

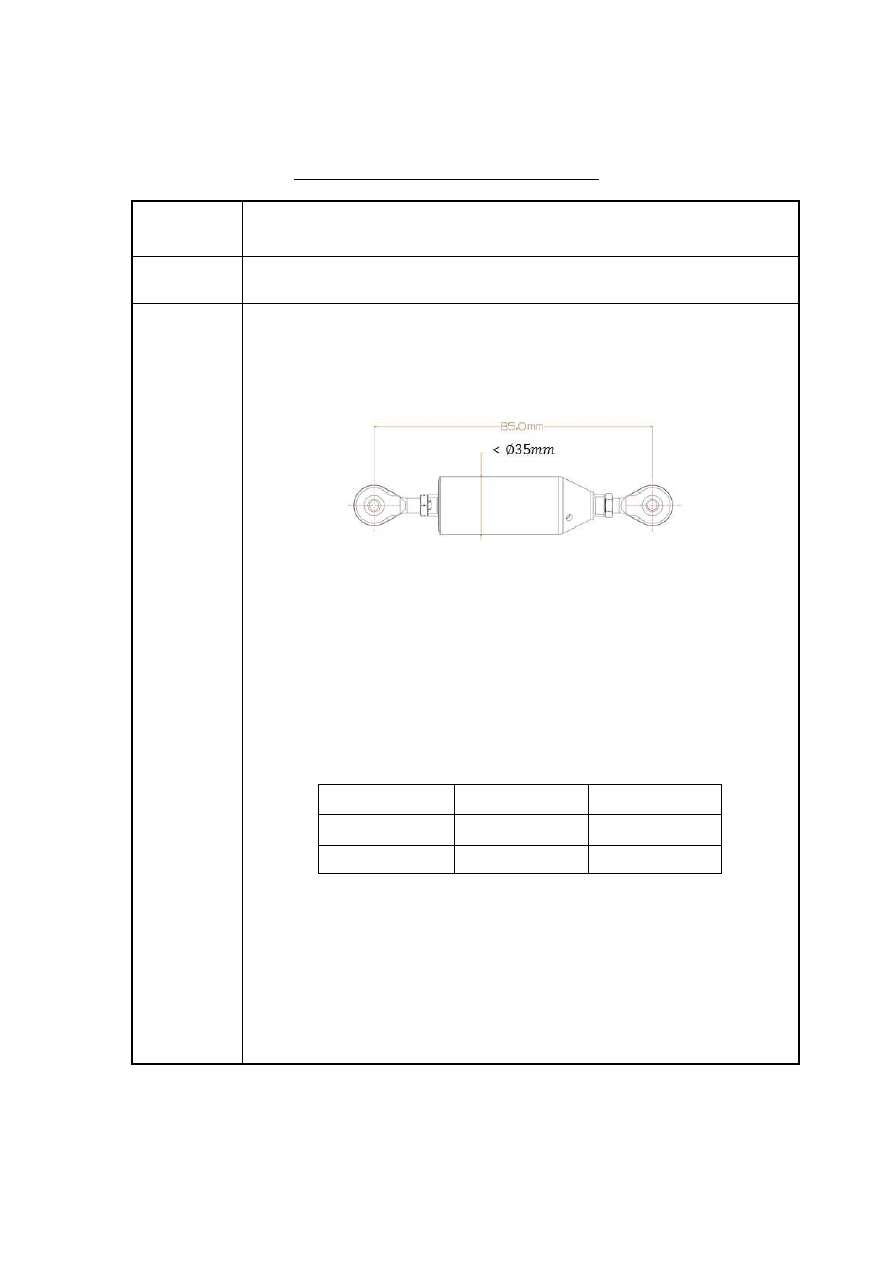

  (1)  Configuration
-  Damper  length  between  two  rod  end  bearings  is  85mm.
-  The  diameter  or  width  of  damper  is  less  than  35mm.

  (2)  Damper  loads
-  Damper  should  withstand  the  maximum  tension  load  of  600N  and  the

maximum  compression  load  of  900N.

  (3)  Stiffness  and  damping
-  Elastomeric  dampers  have  the  characteristics  of  elastic  and  damping  and

complex  stiffness  is  expressed  as  follows

    K*  =  K'  +  j×K"

-  Target  stiffness  and  damping  values  of  a  damper

-  Primary  operating  frequency  for  damper  design  is  1/rev  and  damper  should

be  designed  to  match  the  target  values  of  stiffness  and  damping  at  1/rev
requirements  within  20%  tolerance.

  (4)  Test
-  Acceptance  test  reports  for  dampers  should  be  provided.

Frequency

K′  (N/mm)

    K″(N/mm)

14.4  Hz(0.5/rev)

239

67

28.7  Hz(1/rev)

327

100
